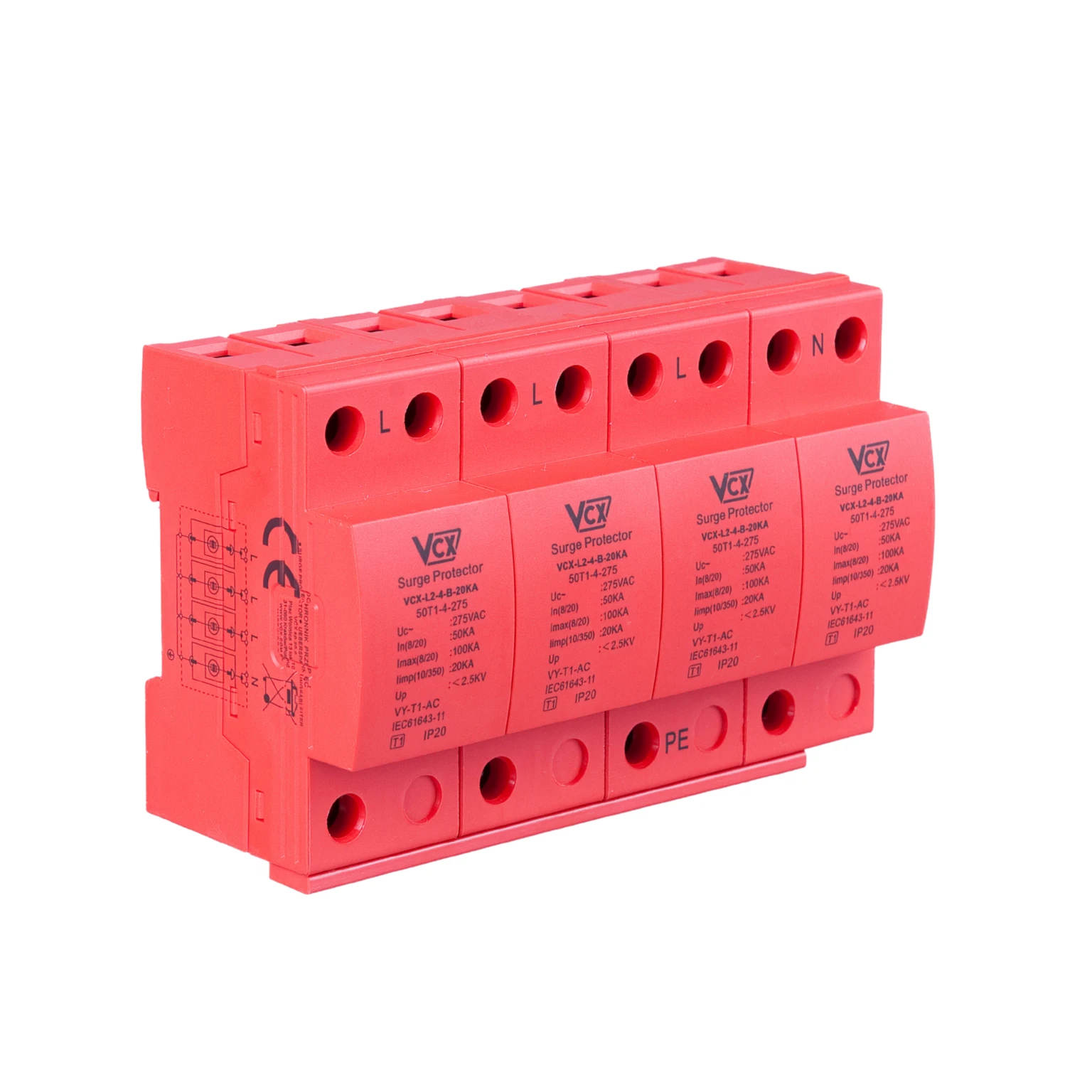

Ogranicznik przepięć L2 klasy T1 (B) 4P 20kA iskiernikowy

229,99 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

Dostępny

Ogranicznik przepięć L2 klasy T1 (B) 4P 20kA iskiernikowy VCX został zaprojektowany do skutecznej ochrony instalacji niskiego napięcia przed przepięciami indukowanymi, udarami pochodzenia atmosferycznego oraz przepięciami łączeniowymi.

Model w wykonaniu iskiernikowym przeznaczony jest do montażu w rozdzielnicach nN na standardowej szynie DIN. Konstrukcja 4P pozwala na zastosowanie w instalacjach trójfazowych, gdzie wymagana jest niezawodna ochrona przeciwprzepięciowa jako pierwszy stopień zabezpieczenia.

Najważniejsze parametry

Klasa ochrony T1 (B) – pierwszy stopień ochrony przeciwprzepięciowej
Iimp (10/350): 20 kA – prąd udarowy piorunowy
In (8/20): 50 kA – prąd próbny
Imax (8/20): 100 kA – maksymalny prąd wyładowczy
Up < 2,5 kV – poziom ochrony napięciowej

Specyfikacja techniczna

Typ ochrony	Klasa T1 (B)
Technologia	Ogranicznik iskiernikowy
Konfiguracja biegunów	4P
Montaż	Szyna DIN
Maks. przekrój przewodów	do 35 mm²
Uc – napięcie robocze	275 V AC
Up – poziom ochrony	< 2,5 kV
Iimp (10/350)	20 kA
In (8/20)	50 kA
Imax (8/20)	100 kA
Zakres temp. pracy	-30°C do +50°C
Zakres temp. składowania	-30°C do +70°C
Stopień ochrony obudowy	IP20

Przejdź do pełnego opisu

Ograniczniki przepięć AC

Typ ogranicznika T1
Liczba biegunów 4P
Prąd wyładowczy 20 kA
Technologia Iskiernikowy

Opis

Skuteczna Ochrona Instalacji nN Przed Przepięciami

Ogranicznik przepięć L2 klasy T1 (B) 4P 20kA iskiernikowy VCX to aparat przeznaczony do zabezpieczenia instalacji zasilających niskiego napięcia przed skutkami przepięć powstających wskutek wyładowań atmosferycznych oraz zjawisk łączeniowych. Dzięki konstrukcji iskiernikowej urządzenie dobrze sprawdza się w wymagających warunkach pracy, gdzie konieczna jest wysoka odporność na impulsy udarowe.

Wersja 4-polowa umożliwia ochronę instalacji trójfazowych, a kompaktowa budowa pozwala na wygodny montaż w rozdzielnicach modułowych. Ogranicznik może być stosowany w sieciach TN-S, TN-C, IT oraz TT, co zwiększa jego uniwersalność w obiektach mieszkalnych, komercyjnych i przemysłowych.

Pierwszy Stopień Ochrony Przeciwprzepięciowej

Jako ogranicznik przepięć typu T1 (B), model ten stanowi podstawowy element ochrony instalacji elektrycznej w miejscach szczególnie narażonych na oddziaływanie prądów piorunowych. Zaleca się jego stosowanie zwłaszcza tam, gdzie budynek posiada zewnętrzną instalację odgromową lub jest zasilany z linii napowietrznej.

Urządzenie znajduje także zastosowanie w obiektach wyposażonych w elementy dachowe, takie jak maszty, instalacje techniczne czy inne konstrukcje zwiększające ryzyko wystąpienia przepięć. Ochronnik pomaga ograniczyć ryzyko uszkodzenia rozdzielnic, aparatury modułowej oraz odbiorników końcowych.

Wysoka Zdolność Odprowadzania Prądu Udarowego

Model VCX charakteryzuje się parametrem Iimp (10/350) 20 kA, co pozwala na skuteczne odprowadzenie energii impulsu piorunowego. Dodatkowo prąd próbny In (8/20) 50 kA oraz maksymalny prąd wyładowczy Imax (8/20) 100 kA potwierdzają wysoką skuteczność pracy w instalacjach wymagających solidnego zabezpieczenia.

Napięcie trwałej pracy Uc 275 V AC oraz poziom ochrony Up < 2,5 kV sprawiają, że ogranicznik efektywnie redukuje przepięcia do poziomu bezpieczniejszego dla podłączonych urządzeń elektrycznych i elektronicznych.

Przystosowany Do Pracy W Rozdzielnicach

Ogranicznik przepięć VCX B4P 20KA montowany jest na szynie DIN i obsługuje przewody o przekroju do 35 mm². Obudowa o stopniu ochrony IP20 została przystosowana do pracy w typowych warunkach rozdzielnicowych, a zakres temperatur od -30°C do +50°C zapewnia stabilność użytkowania w różnych środowiskach montażowych.

To praktyczne rozwiązanie dla instalatorów, elektryków i projektantów szukających niezawodnego ogranicznika przepięć AC klasy T1, który łączy kompaktową formę, parametry techniczne i bezpieczeństwo eksploatacji.
