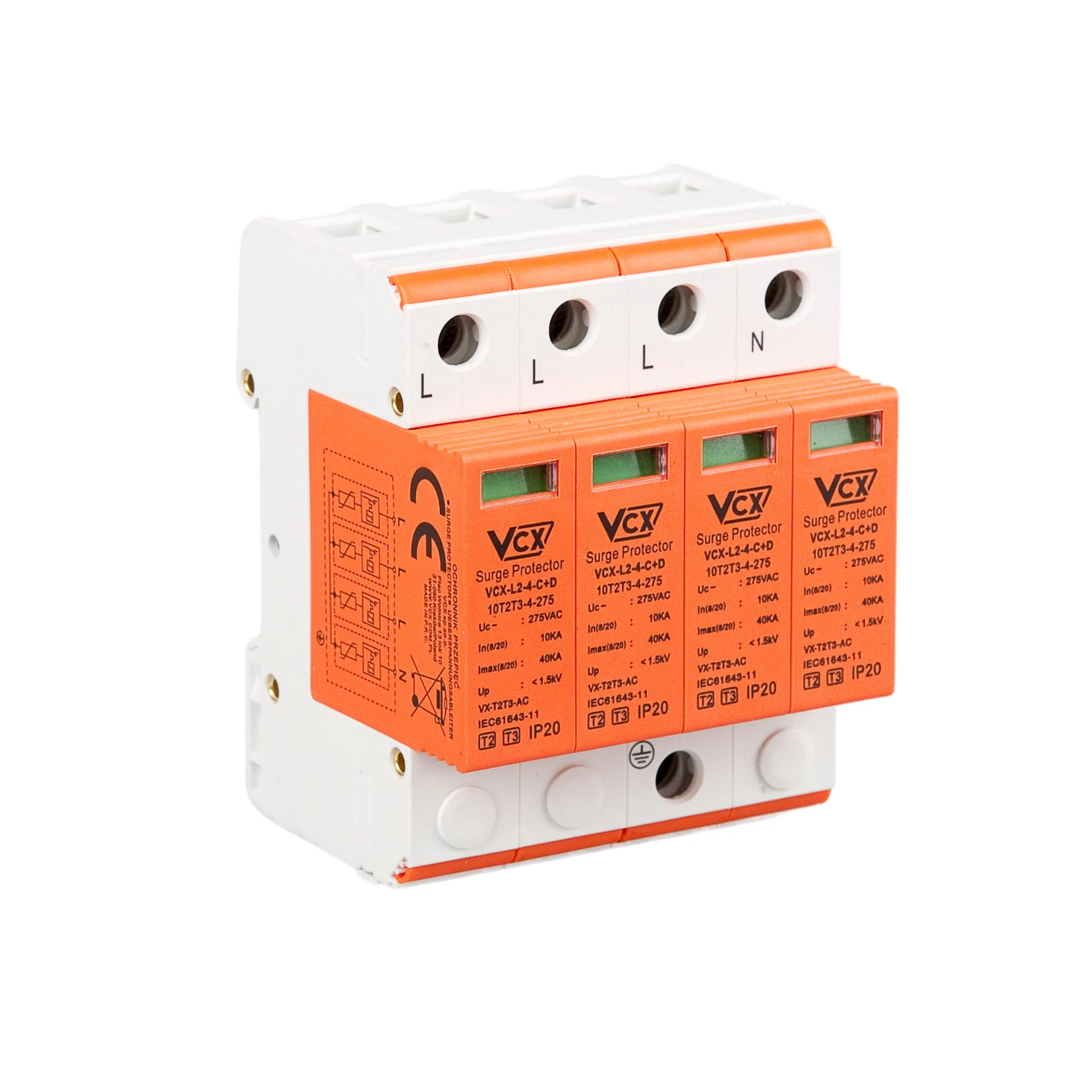

Ogranicznik przepięć C+D 4P, (T2+T3), AC

Ogranicznik przepięć C+D 4P (T2+T3) AC VCX to urządzenie przeznaczone do ochrony instalacji elektrycznych oraz urządzeń końcowych przed skutkami przepięć i częściowego oddziaływania prądów piorunowych. Łączy funkcję drugiego i trzeciego stopnia ochrony (T2+T3), zapewniając skuteczną redukcję przepięć do poziomu bezpiecznego dla odbiorników.

Dzięki zastosowaniu technologii warystorowej, ogranicznik szybko reaguje na wzrost napięcia i skutecznie odprowadza energię przepięć, chroniąc instalację oraz podłączone urządzenia elektryczne.

Zastosowanie W Instalacjach Trójfazowych

Model przeznaczony jest do stosowania w instalacjach trójfazowych w rozdzielnicach głównych oraz podrozdzielniach, a także w pobliżu chronionych urządzeń. Konstrukcja 4P umożliwia jednoczesną ochronę wszystkich torów instalacji.

Ogranicznik nie wymaga zachowania odstępów ochronnych od innych urządzeń, co ułatwia jego montaż w kompaktowych rozdzielnicach.

Parametry I Skuteczność

Urządzenie oferuje prąd znamionowy In 10 kA oraz maksymalny prąd wyładowczy Imax 40 kA, co zapewnia skuteczne odprowadzanie energii przepięć. Napięcie pracy Uc 275 V AC oraz poziom ochrony Up < 1,5 kV pozwalają skutecznie zabezpieczyć urządzenia końcowe.

Wizualna Kontrola Działania

Ogranicznik wyposażony jest w wskaźnik stanu pracy:

• zielony – aktywna ochrona
• czerwony – brak ochrony, konieczna wymiana

Konstrukcja I Montaż

Urządzenie montowane jest na szynie DIN i obsługuje przewody o przekroju do 35 mm². Obudowa o stopniu ochrony IP20 zapewnia bezpieczeństwo użytkowania w rozdzielnicach.

Szeroki zakres temperatur pracy od -30°C do +50°C gwarantuje niezawodne działanie w różnych warunkach środowiskowych. Ogranicznik VCX to praktyczne rozwiązanie dla instalatorów poszukujących skutecznej ochrony końcowej instalacji trójfazowych.
